XDS-10A Installation Guide

XDS-10A Installation Guide

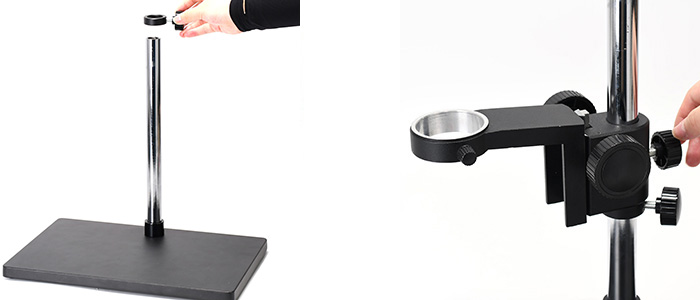

                               1. Mount the pillar                                 2.  Tighten the screw after mounting the pillar

                          3. Install the fixed ring                                              4. Install the adjustment mechanism

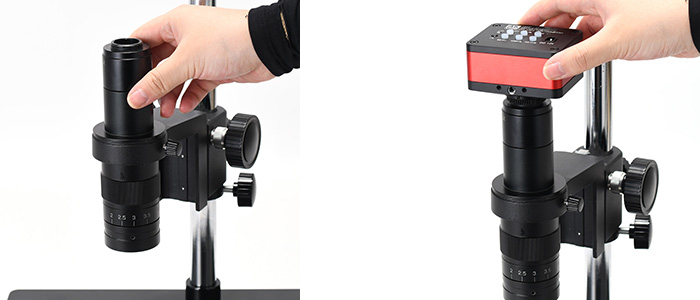

6. Install the objective lens                                                 7. Mount the HDMI Industrial camera

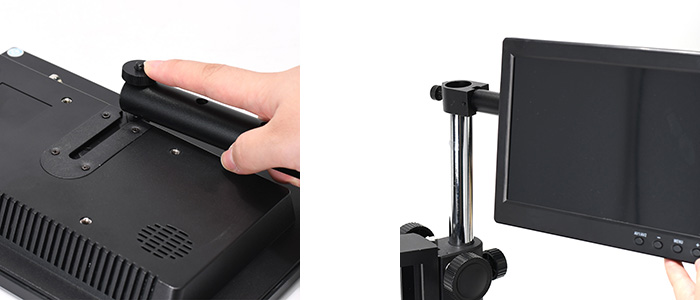

                  8. Install the hanging rod to monitor                           9. Mount the monitor on the stand

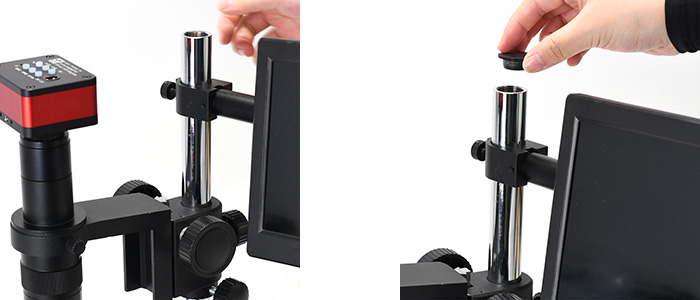

                     10. Adjust the monitor position                                  11. Tighten the cover of the pillar

Universal Stand Installation Guide

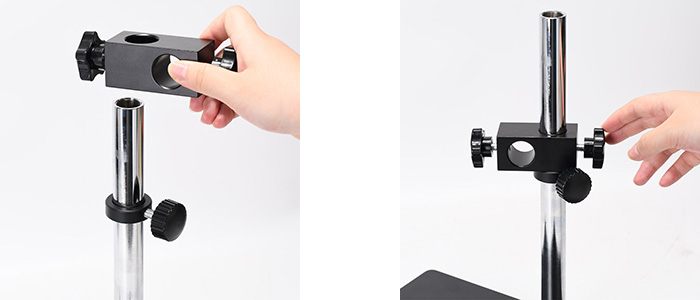

                 11. Install the universal rod fixed cube                 12. Tighten the screw of universal rod fixed cube

                    (Tighten the fixed ring to prevent it from sliding down)

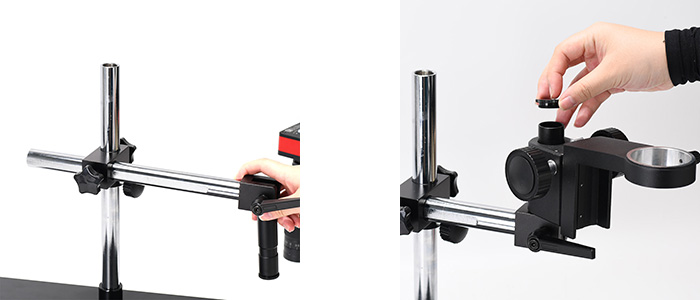

                        13. Install the universal rod                                        14. Install the focus holder (up)

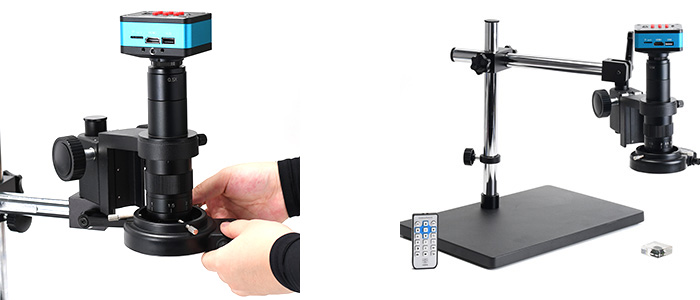

                        15. Install light source                                                     16. Assembled effect
